Leistungen Vermessung für die SBB

Für SBB wurden am Streckennetz Vermessungsleistungen für die Oberbauerneuerung vorgenommen.

Vermessungsleistungen im systematischen Unterhalt

Vermessungsleistungen in der Oberbauerneuerung für die SBB

Auftraggeber:

Schweizerische Bundesbahnen AG, SBB

Ort:

Schweiz

Bauzeit:

2014 - heute

Ausführende Unternehmen:

Sersa Maschineller Gleisbau AG



Projektbeschreibung

Weichenvormessung bei Erneuerung (1. und 2. Stopfung)

Switch-Control betrifft den Weichenumbau und besteht im Wesentlichen aus dem Einmessen der neuen Weiche, während die zu ersetzende Weiche noch in Betrieb ist. Das Versicherungs-Protokoll entspricht dem AWG-Protokoll, mit dem Unterschied, dass sich die eingemessenen Fixpunkte (zwangsläufig) an Objekten ausserhalb der zu ersetzenden Weiche befinden, z.B. an Nachbargleisen, Kunstbauten usw.

Vorbereitung

  • Gemäss Angaben des SBB-Projektleiters (Absteckung der Weiche durch SBB) die projektierte Lage der neuen Weiche versichern (externe Versicherungspunkte)
  • Aufnahme und versichern der Weichen-Anschlüsse (eigene Versicherungspunkte in der Gleisachse)
  • Festlegen und versichern der Abschnitte für die 1. und 2. Stopfung unter Einhaltung der zulässigen Nivellier-Rampen
  • Erstellen des entsprechenden AWG-Protokolls

Weichenumbau

  • Trennen der auszubauenden Weiche an den AWG-versicherten und markierten Punkten
  • Einbau und Einmessen der neuen Weiche bzw. Weichenteile, gemäss den versicherten und markierten Punkten (AWG-Protokoll)
  • Lagekorrektur mit der N-R-S-Maschine: Laden des AWG-Protokolls, Ausrichten und Unterstopfen der neuen Weiche. Absolute Korrektur mit Bezug zu den AWG-Fixpunkten (mit dem PALAS-Mess-System)
  • Nachmessung (z.B. mit dem MEPHISTO-Gleismessgerät)



Arbeiten für die 3. Stopfung

  • Nachkontrolle der Lage der neuen Weiche und definitive Festlegung des Bereichs der 3. Stopfung
  • Verlegung der Fixpunkte in die Gleisachse
  • Erstellen eines AWG-Protokolls für die 3. Stopfung
  • Lagekorrektur mit der N-R-S-Maschine: Laden des AWG-Protokolls, Ausrichten und Unterstopfen der neuen Weiche. Absolute Korrektur mit Bezug zu den AWG-Fixpunkten (mit dem PALAS-Mess-System)
  • Nachmessung bei Kontrollpunkten (z.B. mit dem MEPHISTO-Gleismessgerät)

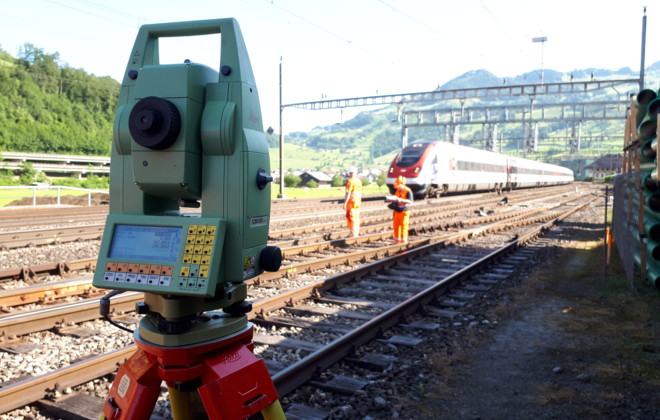

Für die Erneuerung wird auf Basis der Trassierungsdaten aus Toporail ein 3D-Geländemodell für das Planum, die Planumsschutzschicht (PSS, falls vorhanden) und die Vorschotterung erstellt. Eingesetzt wird das Modul DGM (Digitales Geländemodell) von Leica zusammen mit den entsprechenden Tachymetern von Leica. In der Baustelle werden mit Hilfe des Tachymeters die Arbeitsfortschritte (Aushub, Einbringen Neumaterial) bezüglich diesem 3D-Geländemodell überprüft. Damit wird sichergestellt, dass die berechneten Volumen möglichst präzise eingehalten werden und der Baustellenablauf wie geplant durchgeführt werden kann.

Besonderheiten

Die Vermessung fand während laufendem Zugbetrieb statt.

Technische Daten

Weichenerneuerungen pro Jahr 150 Stk.
